Cosa è il rinforzo strutturale in fibra di carbonio: aree e metodologie di applicazione

Migliorare la sicurezza strutturale e sismica di un edificio esistente non significa necessariamente demolire o ricostruire. I rinforzi strutturali in fibra di carbonio, noti con la sigla FRP (Fiber Reinforced Polymer, ovvero polimeri fibrorinforzati), rappresentano oggi una soluzione consolidata per intervenire su strutture esistenti senza appesantire le fondazioni.

Gli interventi in FRP rientrano nell’area dei rinforzi strutturali e affiancano gli interventi antisismici, statici e di consolidamento degli elementi esistenti. Sono indicati quando occorre incrementare resistenza flessionale e a taglio, migliorando le prestazioni dell’elemento senza demolizioni, ampliamenti di sezione o irrigidimenti.

La tecnologia FRP utilizza fibre ad alta resistenza, come il carbonio, immerse in una matrice polimerica e applicate direttamente sulla superficie dell’elemento strutturale. La soluzione viene progettata su misura in funzione delle sollecitazioni previste, attraverso la scelta di grammature, tessuti o lamine e matrici epossidiche.

Il principio di installazione: si applicano alla struttura esistente materiali estremamente leggeri ma dotati di resistenze meccaniche molto elevate, che collaborano con l’elemento originario aumentandone la capacità portante. Il risultato è un intervento mirato e rapido, applicabile a travi, pilastri, solai, volte e nodi strutturali.

Che cosa sono i materiali compositi

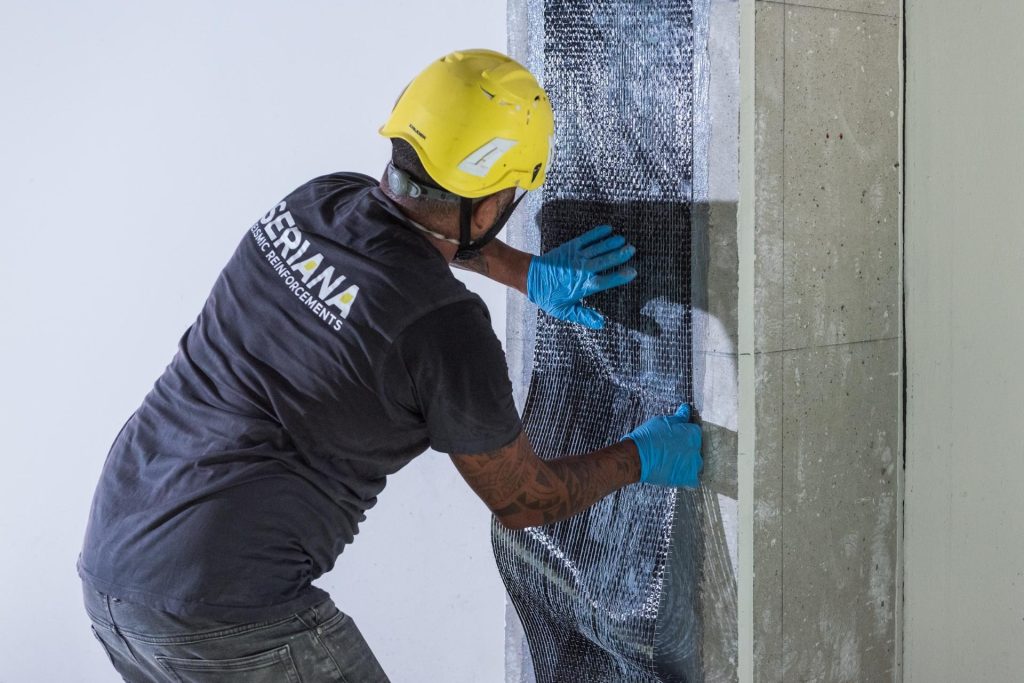

La fibra di carbonio impiegata in edilizia si presenta in diverse forme: tessuti flessibili, che si adattano alla geometria dell’elemento da rinforzare; lamine rigide preformate, ideali per applicazioni lineari; barre da inserire in apposite scanalature superficiali.

Nel caso dei sistemi FRP, il rinforzo viene applicato al supporto mediante matrici polimeriche, generalmente resine epossidiche. Quando invece si utilizzano matrici inorganiche, cementizie o minerali, si parla di sistemi FRCM, che rappresentano una famiglia distinta di compositi per il rinforzo strutturale.

La scelta tra resine epossidiche e sistemi a matrice cementizia dipende dal tipo di struttura, dalla destinazione d’uso dell’edificio e dagli obiettivi dell’intervento, ma questi materiali sono accomunati da un elevato rapporto resistenza-peso, grazie a resistenze a trazione molto alte a fronte di un peso contenuto.

Dove si interviene: travi, pilastri e nodi

Il rinforzo delle travi risponde a due esigenze distinte. Quando la trave non offre sufficiente resistenza a flessione, si applicano fasce di tessuto all’intradosso della trave, con le fibre disposte lungo l’asse dell’elemento. Quando invece il problema riguarda la resistenza a taglio, il tessuto viene avvolto attorno alla sezione, preferibilmente interessando tutte le facce della trave, in corrispondenza delle zone di appoggio: l’avvolgimento totale evita infatti il distacco delle estremità, che costituisce il principale punto debole delle applicazioni parziali.

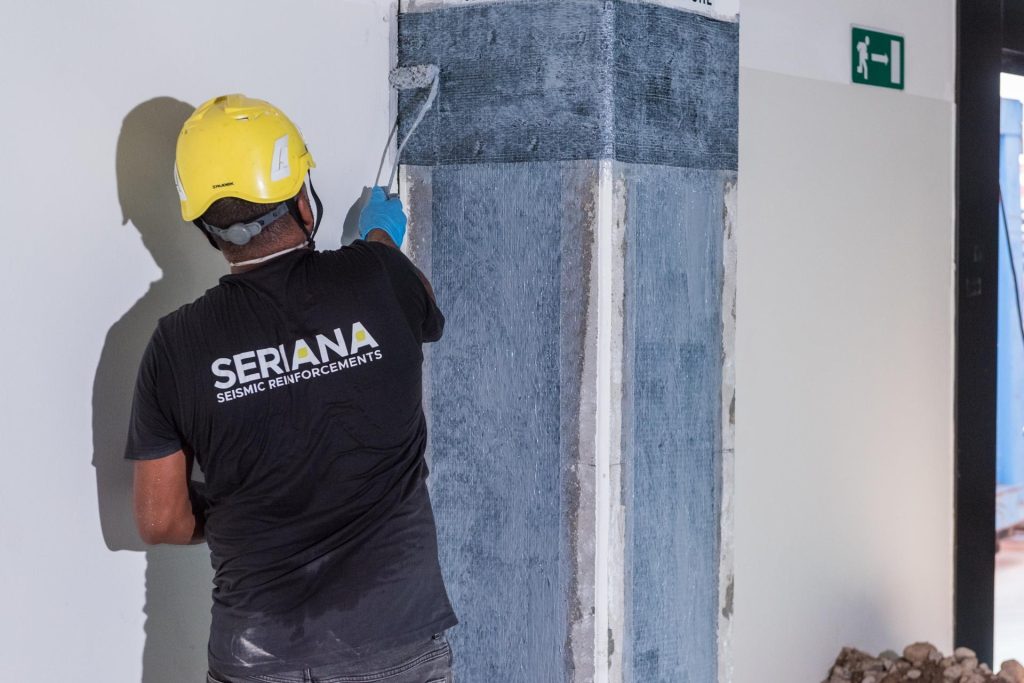

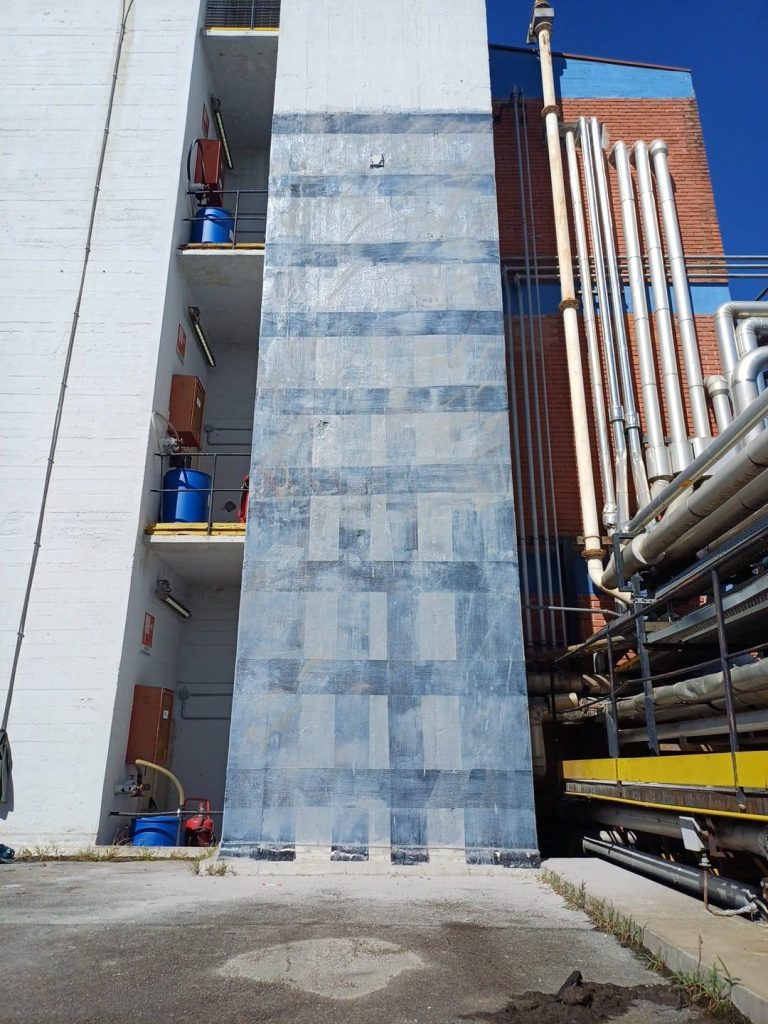

Anche sui pilastri si può intervenire in modi diversi a seconda delle carenze specifiche dell’elemento. Analogamente alle travi, fasciature poste lungo l’asse longitudinale del pilastro consentono di incrementare significativamente la resistenza a flessione del manufatto, mentre fasciature orizzontali che interessano tutte le facce del pilastro portano sia ad un incremento del taglio resistente che della duttilità, creando un effetto di confinamento del calcestruzzo: il composito, avvolgendo la sezione, ne impedisce la dilatazione laterale sotto carico e ne aumenta sia la capacità portante sia, soprattutto, la duttilità. Questo aspetto è particolarmente rilevante in chiave antisismica: una struttura duttile è infatti in grado di deformarsi e dissipare parte dell’energia generata dal sisma, riducendo il rischio di rotture improvvise.  Negli ambienti industriali questa tecnica è spesso adottata in alternativa all’incamiciatura in acciaio o in calcestruzzo, perché non sottrae spazio utile ai layout produttivi, né incrementa significativamente la rigidezza del manufatto

Un capitolo a sé riguarda i nodi, ovvero i punti di collegamento tra travi e pilastri. Buona parte del patrimonio edilizio italiano è stata realizzata prima dell’introduzione delle attuali norme antisismiche, spesso in territori classificati come sismici solo successivamente: in questi edifici i nodi risultano frequentemente privi di collegamenti e armature adeguate e rappresentano una delle vulnerabilità più critiche. L’utilizzo di sistemi FRP risulta una valida soluzione per incrementare resistenza e duttilità dei nodi esistenti.

I vantaggi operativi

I benefici del rinforzo in composito non riguardano soltanto le prestazioni strutturali: incidono in modo diretto sull’organizzazione del cantiere e sulla gestione dell’edificio nel tempo. In sintesi:

• Rapidità di esecuzione. L’intervento non richiede casserature né ampliamenti di sezione e, rispetto a tecniche più invasive, può contribuire a ridurre tempi e complessità del cantiere.
• Continuità dell’attività. Le lavorazioni possono essere pianificate per ridurre al minimo le interferenze con le attività in corso. In base al contesto operativo, alla tipologia di intervento e alle aree coinvolte, è possibile organizzare le fasi di lavoro in modo circoscritto, limitando per quanto possibile impatti su produzione, accessi, persone e impianti.
• Versatilità applicativa. Lo stesso sistema si adatta a elementi molto diversi tra loro, semplicemente variando configurazione e orientamento delle fibre.
• Assenza di aggravio strutturale. Il peso aggiunto e l’incremento di rigidezza sono trascurabili, il che può evitare interventi di consolidamento delle fondazioni.

Il quadro normativo italiano

Gli interventi sulle costruzioni esistenti sono disciplinati dalle Norme Tecniche per le Costruzioni del 2018 e dalla relativa Circolare esplicativa del 2019.

La normativa distingue tre categorie di intervento, la cui corretta individuazione precede ogni scelta tecnica: il rinforzo locale, il miglioramento sismico e l’adeguamento sismico.

Il rinforzo locale interessa gli elementi più vulnerabili dell’edificio, come connessioni trave-pilastro, ancoraggio delle coperture ed elementi non strutturali, con interventi mirati pensati per migliorare il comportamento dei singoli punti critici.

Il miglioramento sismico agisce in modo selettivo sui nodi critici della struttura, contribuendo alla riduzione della vulnerabilità e all’incremento delle performance dell’edificio in termini di sicurezza sismica. In base alle NTC 2018, per gli edifici strategici in classe IV il miglioramento richiede il raggiungimento di un coefficiente ζE ≥ 0,60, senza necessariamente arrivare agli standard previsti per le nuove costruzioni.

L’adeguamento sismico rappresenta il livello più completo di intervento e porta l’edificio al massimo livello di sicurezza sismica previsto dalla normativa. In questo caso, l’edificio deve raggiungere un coefficiente ζE ≥ 0,80, ovvero almeno l’80% della capacità richiesta a una nuova costruzione. È richiesto in casi specifici, come sopraelevazioni, ampliamenti strutturalmente connessi, variazioni d’uso con incremento dei carichi superiore al 10% o trasformazioni del sistema resistente.

I rinforzi in composito possono essere impiegati nell’ambito di interventi locali, di miglioramento sismico o di adeguamento sismico. La classificazione dell’intervento deve essere definita in sede progettuale, perché incide sulle verifiche richieste e sull’iter autorizzativo.

La progettazione degli interventi con materiali compositi segue documenti tecnici specifici: il CNR-DT 200 R2/2026 per i sistemi FRP, come le fibre di carbonio a matrice resinosa, e il CNR-DT 215/2018 per i sistemi a matrice inorganica, come quelli cementizi o minerali.

Un aspetto che merita particolare attenzione riguarda la qualificazione dei materiali. I sistemi FRP e FRCM destinati al consolidamento strutturale devono essere in possesso di un Certificato di Valutazione Tecnica, rilasciato dal Presidente del Consiglio Superiore dei Lavori Pubblici previa istruttoria del Servizio Tecnico Centrale. Verificare che il sistema proposto sia regolarmente qualificato e presente negli elenchi ufficiali dei CVT emessi rappresenta un controllo preliminare essenziale, tanto per il progettista quanto per la committenza.

Progettazione, preparazione del supporto e controlli di posa

L’efficacia di un rinforzo strutturale in FRP dipende in modo determinante dalla qualità dell’adesione al supporto. Anche quando il materiale composito presenta elevate prestazioni meccaniche, la corretta preparazione della superficie è una condizione essenziale per garantire il trasferimento degli sforzi tra elemento esistente e sistema di rinforzo.

Ogni intervento deve partire da una fase conoscitiva della struttura, finalizzata a caratterizzare il supporto, individuare le armature presenti e valutare la resistenza del calcestruzzo. Dal livello di conoscenza raggiunto dipende l’affidabilità delle successive verifiche progettuali e la corretta scelta del sistema FRP.

Durante l’esecuzione, i controlli in cantiere riguardano le condizioni del supporto, che deve presentare caratteristiche idonee all’adesione del sistema FRP, con superfici adeguatamente preparate e prive di distacchi, discontinuità o materiali che possano compromettere l’efficacia del rinforzo.

Una scelta strategica per il patrimonio esistente

Il rinforzo con fibra di carbonio consente di aumentare la sicurezza strutturale di un edificio riducendo tempi di cantiere e peso aggiuntivo, evitando irrigidimenti indesiderati. Nel contesto italiano, caratterizzato da un vasto patrimonio costruito prima dell’entrata in vigore delle normative antisismiche moderne, questa tecnologia rappresenta uno strumento particolarmente efficace per intervenire in modo mirato sugli elementi strutturali per i quali il rinforzo in FRP risulta tecnicamente idoneo, previa progettazione conforme alle normative vigenti.

Domande frequenti

Perché si usa la fibra di carbonio e non vetro, aramide o basalto? La scelta della fibra dipende dagli obiettivi strutturali, dal tipo di supporto, dalla matrice utilizzata, dalle condizioni di esercizio e dai costi. La fibra di carbonio è spesso impiegata nei rinforzi FRP perché, tra le fibre più utilizzate in ambito strutturale, offre generalmente un modulo elastico elevato, un alto rapporto resistenza-peso e una buona stabilità in ambiente alcalino: caratteristiche utili quando occorre incrementare le prestazioni dell’elemento limitando deformazioni e spessori. La fibra di vetro presenta costi più contenuti, ma ha in genere un modulo elastico inferiore e richiede particolare attenzione alla durabilità. L’aramide può essere indicata in presenza di urti o azioni impulsive, grazie alla sua tenacità. Il basalto rappresenta una soluzione intermedia tra costo e prestazioni, da valutare in funzione della matrice, della compatibilità con il supporto e del sistema certificato adottato.

Ci sono condizioni ambientali che impediscono l’applicazione? Sì, ci sono condizioni ambientali che ne impediscono l’applicazione. L’applicazione dei sistemi FRP a matrice epossidica richiede condizioni ambientali e del supporto compatibili con le prescrizioni del sistema utilizzato. In generale, il supporto deve essere asciutto, privo di umidità (incompatibile con l’adesione) e posato entro i limiti di temperatura indicati dalla scheda tecnica. È inoltre necessario verificare che la temperatura del supporto sia superiore al punto di rugiada, così da evitare la formazione di condensa superficiale che potrebbe compromettere l’adesione del rinforzo. Per questo, prima dell’applicazione, vengono controllate temperatura, umidità ambientale, temperatura del supporto e umidità residua del substrato.

Come si comporta il rinforzo in caso di incendio e come lo si protegge? Le resine epossidiche perdono progressivamente rigidezza e capacità di aderenza al superamento della temperatura di transizione vetrosa, che per i formulati da edilizia si colloca tipicamente su valori modesti rispetto a quelli raggiunti da un incendio reale. Per questo, negli edifici soggetti a prevenzione incendi, il comportamento al fuoco del sistema deve essere valutato in fase progettuale. A seconda del caso, il rinforzo può essere protetto con sistemi dedicati oppure può essere valutato l’impiego di sistemi FRCM, a matrice inorganica e meno sensibili alle alte temperature. In alternativa il progettista può scegliere di non considerare il contributo del composito nella verifica in condizioni di incendio, dimensionando la struttura affinché mantenga comunque i requisiti di sicurezza richiesti.

Quali pratiche autorizzative sono necessarie? Trattandosi di interventi strutturali, è necessario un progetto redatto da un tecnico abilitato e il relativo deposito o, dove previsto, l’autorizzazione presso l’ufficio competente in materia sismica, secondo il Testo Unico dell’Edilizia e le procedure regionali applicabili. Al progetto si affianca la nomina della direzione lavori e, nei casi previsti, il collaudo statico. Per i sistemi FRP e FRCM, inoltre, le linee guida ministeriali richiedono la qualificazione dei materiali e il controllo di accettazione in cantiere, documentato dalla direzione lavori. Sul fronte esecutivo, la posa deve essere affidata a personale adeguatamente formato, in modo da garantire la corretta applicazione del sistema di rinforzo e la tracciabilità delle attività svolte.
